仕事の相棒アクティバン(HH5)の収納スペースを増やしたいので純正のルーフコンソールを買いました。車検時にディーラーで取り付けをお願いしようかとも悩みましたが、先人のDIYブログを見ていたら何とか自分でできそうなので楽天市場で購入しました。バモス、ホビオ辺りも共通なようです。バモス・ホビオのマップランプを取り付ける場合は別途ステーのキットが必要らしいです。いいなぁー。マップランプ。アクティには無いもんね。ルーフコンソールはヤフオクであるのですが、説明書無し、送料などを考えるとそんなに新品と値段が変わらないので新品にしました。説明書はあった方が取り付けは楽です。
「HONDA ACTY VAN ホンダ アクティバン【HH5 HH6】 大型ルーフコンソール08U61-S8R-012」
購入したルーフコンソール
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/ACTYVANアクセサリーカタログ09-1024x282.jpg)

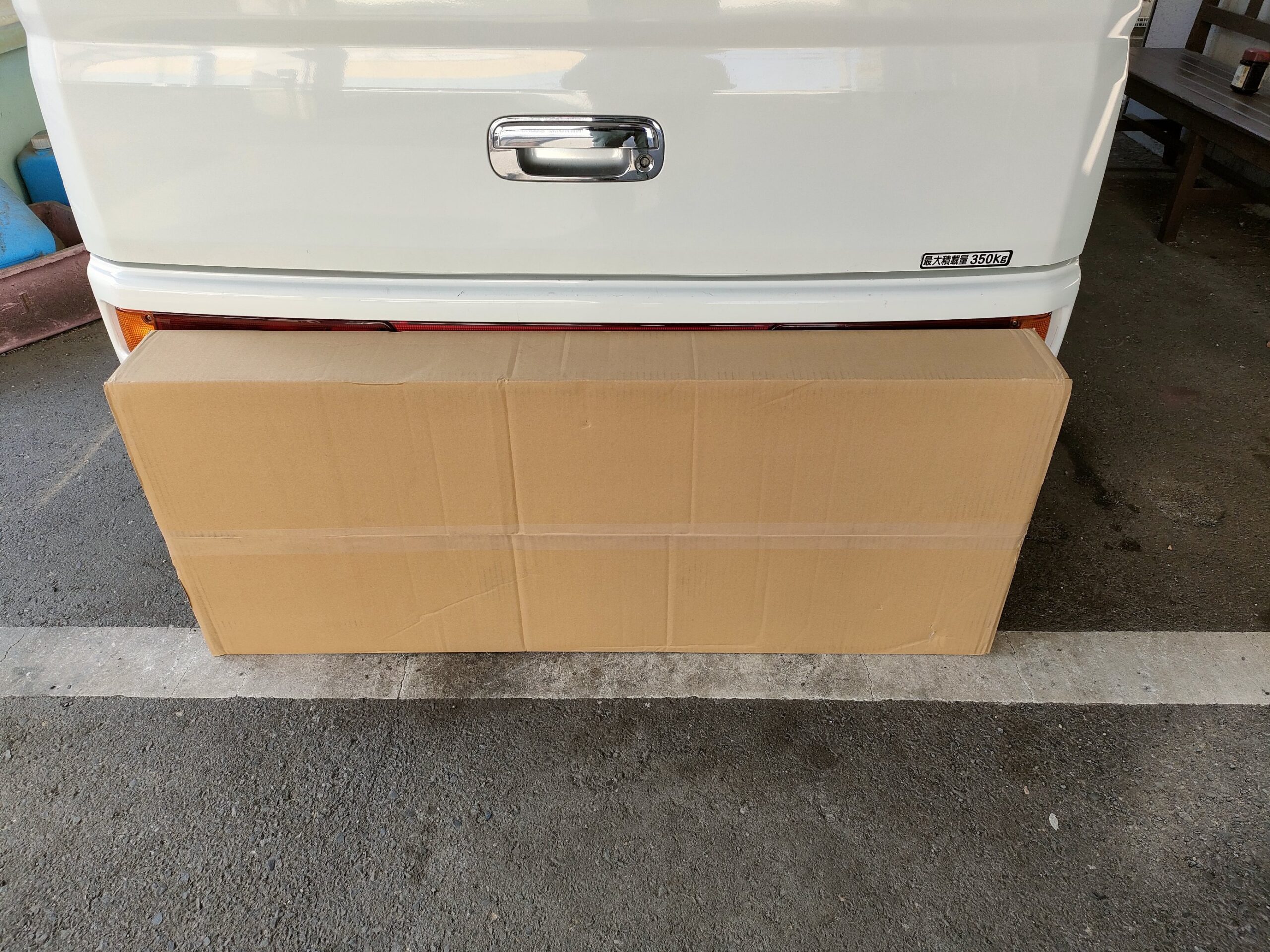

わーい届きました。当然のごとくでかい。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221110140824-1024x768.jpg)
前準備
まずは取り付け時に慌てないように説明書を熟読して、細かい部品を整理します。↓こんなんなってます。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221110212538-1024x768.jpg)
これを分かりやすくまとめておきます。↓めっちゃスッキリしました。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221110213420-1024x768.jpg)
こんな型紙もあるので切り取っておきます。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221110213537-edited-scaled.jpg)
工作の時間です。チョキチョキ。できたっ!
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221110213929-1024x768.jpg)
取り付け① 部品を外す
インパクトとドリルも準備しておきます。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221109091641-1024x768.jpg)
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221109091648-768x1024.jpg)
まずは・グリップ・サンバイザー・ルームミラーを取り外します。なんやサンバイザーのマイナスネジ×4本がとっても固い。太いマイナスドライバー必須か?
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221109152623-1024x768.jpg)
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111064117-1024x768.jpg)
取り付け② マーキング
型紙を使ってマーキングしていきます。助手席側
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111065727-1024x768.jpg)
運転席側。あとルームミラーに取り付けるステーにも2か所マーキングが必要です。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111064948-768x1024.jpg)
取り付け③ 各金具取付け
サンバイザーが元々あった場所に金具を取り付けます。LR表示がステーにありますので要確認。写真は助手席側。運転席側も同様に取り付けます。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111065654-1024x768.jpg)
アクティの場合はプラスチック部品を一部カットします。カッターで楽に加工できました。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111072901-768x1024.jpg)
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111073025-1024x768.jpg)
ルームミラー部分。でっかいステーを取り付けます。さっき切ったプラスチック部品を取り付けます。(取付穴の位置要注意です。アクティは最下段の穴にタッピングで取り付けます。)
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111080031-1024x768.jpg)
運転席側のステー取り付けにはドリルが必要です。ここを
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111064948-768x1024.jpg)
プラスチックなので3ミリで適当に穴をあけていきます。カッターで無理でした。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111071153-1024x768.jpg)
バリバリ。どうせ隠れるので整面しませんでした。
![](https://www.panic-daijyoubu.com/wp-content/uploads/2022/11/IMG20221111071245-1024x768.jpg)
後編に続く。
